CHẨN ĐOÁN HƯ HỎNG ĐỘNG CƠ THEO TIẾNG ỒN

CHẨN ĐOÁN HƯ HỎNG ĐỘNG CƠ THEO TIẾNG ỒN

Tiếng ồn đông cơ bao gồm 2 loại chính: Tiếng ồn cơ khí và tiếng ồn nhiên liệu cháy.

Tiếng ồn cơ khí.

Do mài mòn, khe hở các chi tiết tăng lên gây ra va đập, đó chính là nguyên nhân gây ồn. Mỗi vùng chi tiết có tiếng ồn khác nhau và xuất hiện ở các chế độ khác nhau.

Qui trình:

- Cho động cơ chạy không tải, phát hiện tiếng gõ bất thường theo các vùng.

- Cho động cơ làm việc ở chế độ toàn tải và 2/3 mức độ tối đa của số vòng quay, phát hiện tiếng gõ bất thường cho các vùng.

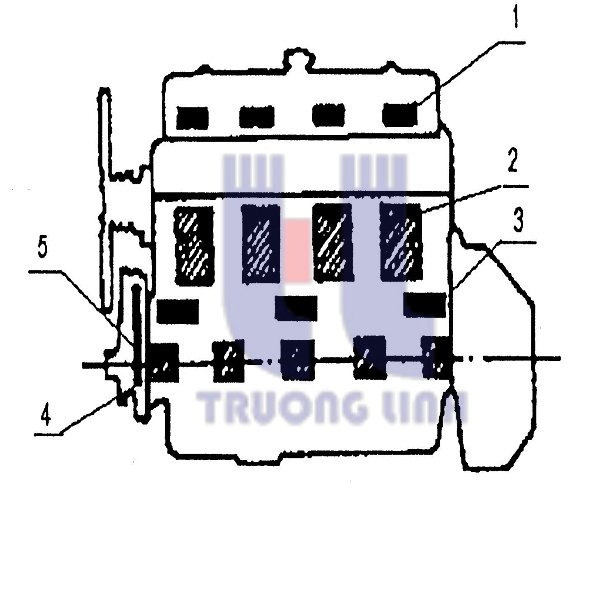

Vùng 1: bao gồm tiếng gõ của xupap, con đội trục cam, âm thanh phát ra nhỏ, đặc biệt rõ khi động cơ ở chế độ không tải.

Nguyên nhân:

- Khe hở lớn giữa đuôi xupap và cam hay con đội.

- Ổ đỡ và trục cam có khe hở lớn.

- Mòn biên dạng cam...

Vùng 2: bao gồm tiếng gõ của séc măng, piston với xi lanh, chốt đầu nhỏ, đầu nhỏ và bạc đầu nhỏ thanh truyền, đặc biệt rõ khi động cơ làm việc ở chế độ thay đổi tải trọng. Vị trí tiếng gõ tương ứng với vị trí bố trí trong xi lanh.
Nguyên nhân:
* Khe hở lớn giữa piston và séc măng, hay có thể đã bị gãy séc măng.
* Khe hở giữa piston và xi lanh lớn, có thể do mòn phần đáy dẫn hướng piston. Mòn nhiều xi lanh.
* Khe hở giữa chốt đầu nhỏ, đầu nhỏ và bạc đầu nhỏ thanh truyền…
Vùng 3: bao gồm tiếng gõ của trục khuỷu với bạc đầu to, âm thanh phát ra trầm, đặc biệt rõ khi động cơ làm việc với chế độ thay đổi tải trọng.
Nguyên nhân:
* Hư hỏng bạc đầu to với trục khuỷu: mòn bạc, cháy bạc do thiếu dầu bôi trơn.
* Bị xoay định vị bạc biên, mòn, méo cổ trục…
Vùng 4: bao gồm tiếng gõ của trục khuỷu với bạc cổ trục chính, âm thanh phát ra trầm nặng, nghe rõ ở mọi chỗ dọc theo chiều dài trục khủyu, đặc biệt rõ khi động cơ làm việc ở chế độ thay đổi tải trọng, và cả khi số vòng quay lớn.
Nguyên nhân:
* Hư hỏng trong phần bạc cổ trục khuỷu với trục khuỷu: mòn bạc, cháy bạc do thiếu dầu bôi trơn.
* Bị xoay định vị bạc biên, mòn, méo cổ trục.
* Mòn căn dọc trục khuỷu.
* Lỏng ốc bắt bánh đà…
Vùng 5: bao gồm tiếng gõ của các cặp bánh răng dẫn động trục cam, âm thanh phát ra đều, nghe rõ ở mọi chế độ tải trọng động cơ.
Nguyên nhân:
* Mòn các cặp bánh răng cam.
* Ổ đỡ trục bánh răng hỏng.
xác định tiếng ồn bằng que thăm hoặc ống nghe.

Tiếng ồn khí cháy

Nguyên nhân do dao động âm thanh của dòng khí tốc độ cao khi thoát ra ngoài khí quyển.
Đối với động diesel khi góc phun nhiên liệu không đúng gây ra tiếng ồn khác nhau. máy nóng, tiếng nổ êm đồng thời có thể có tiếng nổ trong ống xả. Đánh lửa sớm quá nghe tiếng nổ ròn đanh, nếu kích nổ nghe có tiếng rít rất chói tai như tiếng kim loại miết trên nền cứng.
Cần chú ý phân biệt hai loại tiếng ồn để có thể phán đoán chính xác.

Chẩn đoán theo mùi khí cháy
Đối với động cơ có thể dùng cảm nhận màu sắc để chẩn đoán tình trạng kỹ thuật của động cơ. Thông qua cảm nhận màu sắc khí xả, bugi (động cơ xăng), màu sắc dầu nhờn bôi trơn động cơ.

Màu khí xả

Màu khí xả động cơ diesel

 Màu nâu nhạt: máy làm việc tốt, quá trình cháy triệt để.
 Màu nâu sẫm chuyển đen: máy quá thừa nhiên liệu.
 Màu xanh nhạt (liên tục hay không liên tục) một vài xi lanh không làm việc.
 Màu trắng: máy thiếu nhiên liệu hay nhiên liệu lẫn nước, rò rỉ nước vào buồng đốt do các nguyên nhân khác nhau.
 Màu xanh đen: dầu nhờn lọt vào buồng đốt do hư hỏng séc măng, piston, xi lanh.

Màu dầu bôi trơn động cơ

Màu nguyên thủy dầu nhờn bôi trơn động cơ khác nhau như: trắng trong, vàng nhạt, xanh nhạt, nâu nhạt. Sau quá trình sử dụng màu của dầu bôi trơn có xu hướng biến thành màu nâu đen. Việc xác định chất lượng động cơ thông qua màu dầu nhờn cần phải so sánh theo cùng lượng km xe chạy.
Màu dầu nhờn chuyển sang đậm nhanh hơn khi chất lượng động cơ giảm, do vậy cần có mẫu dầu nguyên thủy để kiểm chứng.
Hiệu quả nhất là phát hiện các mạt kim loại như: sắt, nhôm, đồng lẫn trong dầu nhờn tạo nên màu riêng biệt của kim loại có trong dầu nhờn.

Dùng cảm nhận mùi.

Khi động cơ hoạt động các mùi có thể cảm nhận được là: mùi cháy từ sản phẩm dầu nhờn, nhiên liệu, vật liệu ma sát. Các mùi đặc trưng dễ nhận biết là:

* Mùi khét do dầu nhờn rò rỉ bị cháy xung quanh động cơ, do dầu bôi trơn bị cháy thoát ra theo đường khí xả, các trường hợp này nói lên chất lượng bao kín bị suy giảm, dầu nhờn bị lọt vào buồng cháy.
* Mùi nhiên liệu cháy không hết thải ra theo đường khí xả hoặc mùi nhiên liệu thoát ra theo các thông áp của buồng trục khuỷu. Mùi của chúng mang theo mùi đặc trưng của nhiên liệu nguyên thủy. Khi lượng mùi tăng có thể nhận biết rõ ràng thì tình trạng kỹ thuật của động cơ bị xấu nghiêm trọng.
* Mùi khét đặc trưng từ vật liệu cách điện. Khi xuất hiện mùi khét, tức là có hiện tượng bị đốt cháy quá mức tại các điểm nối của mạch điện, từ các tiếp điểm có vật liệu cách điện như: tăng điện, các cuộn dây điện trở, các đường dây…
* Mùi khét đặc trưng từ vật liệu bằng cao su hay nhựa cách điện.
Nhờ tính đặc trưng của mùi khét có thể phán đoán tình trạng hư hỏng hiện tại của các bộ phận động cơ.
